在铝冶炼与铝加工生产现场，铝水台包作为盛放高温铝液的关键设备，长期处于高温辐射、冷热频繁交变的严苛工况之下。不少企业在实际生产中都会遇到同样的困扰：传统保温内衬使用一段时间后，容易出现板材开裂、拼接缝隙漏热、保温层粘结脱落、隔热性能衰减等一系列问题。
铝水台包外壳温度居高不下，常态温度可达 280℃，不仅造成大量热量白白流失，增加企业生产能耗，设备长期高温运行还会加速本体损耗，车间环境温度升高，也给一线作业人员带来烫伤等安全风险。如何做好铝水台包保温内衬，实现有效降温、长效保温，成为很多铝加工企业设备运维工作中的重点难题。
针对铝水台包的实际工况痛点，“郑州盛世金鼎”推出纳米隔热板 + 耐高温密封隔热涂料复合保温内衬改造解决方案。方案采用刚性纳米隔热板作为主体隔热层，搭配柔性耐高温密封隔热涂料完成粘结找平、缝隙封堵，打造一套无间隙一体化复合保温体系，针对性解决传统保温方案拼接漏热的行业顽疾。
整套改造方案设定清晰的性能目标：台包原始外壳常态温度 280℃，改造完成稳定运行后实现外壳降温≥80℃，外壳最终温度控制在≤200℃，杜绝局部热点，改善设备散热超标问题。依靠板材与涂料相互配合，整体等效保温厚度达到 15mm；即便台包频繁启停、温度反复波动，保温结构依旧可以保持稳定，不易发生脱落、开裂、隔热衰减等现象。
想要达到理想的保温降温效果，标准化、精细化的施工流程必不可少。
施工前期做好基层精细化处理，彻底清理台包内衬钢壳，去除油污、浮锈、灰尘以及旧保温残留碎屑，打磨掉凸起毛刺，保证基层干燥洁净。细小孔洞缺陷直接使用热盾宝涂料填补，较大缝隙填充耐高温纤维棉找平，消除基层镂空、凹凸问题，为后续保温层施工打下扎实基础。
随后开展板材预排版与裁切作业，结合台包内壁实际尺寸排版，优先使用整板，尽可能减少裁切，从源头减少缝隙数量。边角、异形开孔位置使用专用刀具裁切，保证切口平整无崩边，同时严格执行错缝铺贴原则，规避通缝、直缝，切断热量直通流失的通道。

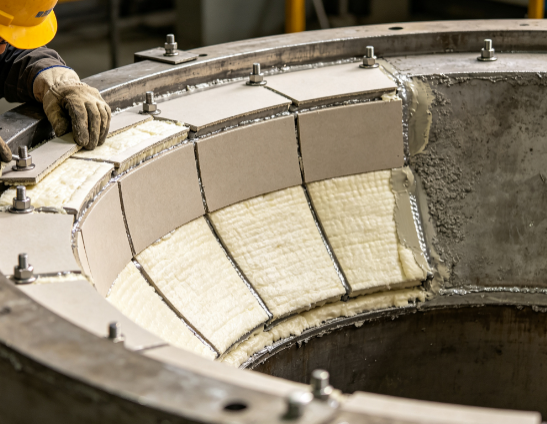

进入铺贴工序，先在钢壳基层均匀涂刷一层耐高温隔热密封涂料，同时在纳米隔热板背面满涂涂料，板材边缘适当加厚，强化粘结密封性能。遵循由下至上、先平面后边角的顺序进行铺贴，压实板材排出夹层空气，避免空鼓脱层；板材拼接缝隙控制在≤2mm 以内，再使用 310S 不锈钢锚固件加固，垂直墙面锚固件间距不大于 300mm，顶面位置间距不大于 200mm，保障保温层牢牢固定。
缝隙全密封是整套工艺防漏热的核心环节。所有板材拼接缝、裁切缝、边角缝隙以及锚固件孔洞，全部使用耐高温密封隔热涂料填充密封；遇到较宽缝隙，先嵌入耐高温纤维棉再涂刷涂料压实，做到不留一处透气、透热缝隙，真正实现全位置密封。
项目完工之后，需要多重验收来核验改造质量。外观上保温内衬表面平整完好，无破损空鼓开裂，缝隙密封严实，锚固件牢固规整；性能检测时，台包盛装铝水稳定运行 2 小时，采用红外测温仪多点采集外壳温度，满足降温幅度与终温指标、无局部高温热点即为合格。排版铺贴、锚固、涂料涂刷、缝隙密封等隐蔽工序，同步做好检查记录，留存施工影像资料，做到质量可追溯。
这套刚性板材加柔性密封涂料的复合体系，既发挥了铝箔纳米隔热板超低导热、耐高温的核心隔热优势，又依托耐高温密封涂料把所有缝隙通道封堵严实。15mm 有效保温厚度，稳定达成降温 80℃的设计目标，既降低散热损耗，也优化车间作业环境，延长台包设备使用寿命，完全适配铝水台包长期高温交变的生产工况。
郑州盛世金鼎核心产品实力
铝箔纳米隔热板（主体隔热层）
该产品最高安全使用温度 950℃，密度 300±10% kg/m³，850℃条件下 3 小时线收缩率≤2%；热面 800℃时导热系数≤0.038W/m・K，隔热性能优异。板材刚性好，裁切加工方便，薄厚度即可实现可观的隔热降温效果，无机材质安全环保，适配冶金铝加工高温生产环境。
耐高温密封隔热涂料（粘结密封专用）
最高使用温度可达 1000℃，干密度 270kg/m³，抗压强度≥0.65Mpa，950℃下 3 小时线收缩率≤2%，300℃导热系数≤0.087W/m・K。集粘结、缝隙密封、辅助隔热多重功能于一体，柔性涂层可以缓冲热胀冷缩带来的形变应力，有效防止开裂脱层；适配涂刷、填缝多种施工方式，针对钢壳基层、板材背面、各类缝隙孔洞均可使用。
作为专业高温耐火保温材料生产厂家，郑州盛世金鼎可为广大铝冶炼、铝加工企业提供“材料供应、方案定制、施工技术指导”一站式服务。除铝水台包之外，针对铝水转运包、熔炼炉、保温炉等高温热工设备，均可定制相匹配的复合保温解决方案，助力企业实现节能降本与安全生产双重收益。
